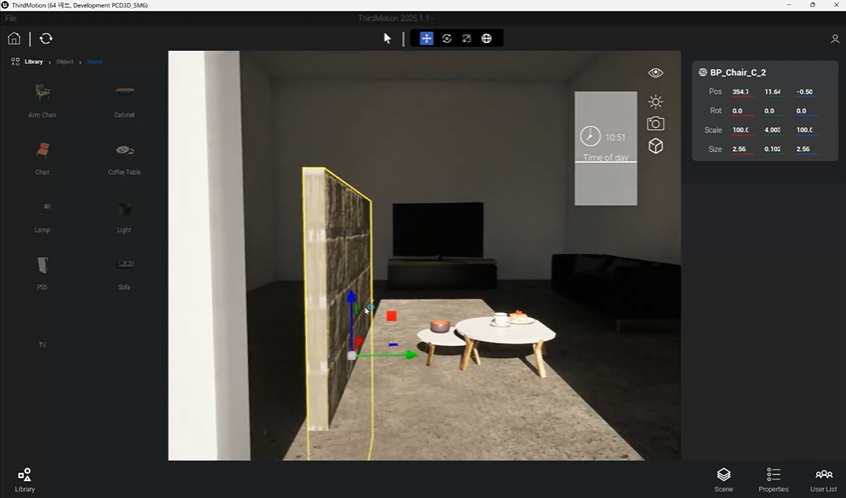

ThirdMotion

프로젝트 설명Unreal 3D 에디팅 툴
스킬BluePrintC++MutiplayReplicationUMGUnreallistenServer네트워크
기간
시연 영상https://www.youtube.com/watch?v=SZ7YIKsMOPA
githttps://github.com/jjonjung/ThirdMotion
성과✔️ Listen Server Actor 동기화
✔️ User List·Memo 영속화 구현
✔️ TwinMotion 모티브 UMG 구현
기여도 분석- 총 인원 3명
- 상대 기여도: 약 60%
- 분석 근거
    1. 본인 담당
        1-1. UI/UX 구조 설계 및 디자인
        1-2. UMG 기반 위젯
        1-3. 사용자 기능 시스템
        1-4. 네트워크 구축
    2. 타 팀원 담당
        2-1. 라이브러리
        2-2. Gizmo
        2-3. Actor

✔️ 프로젝트 소개

📌

UE5.6 기반 멀티플레이어 협업 3D 편집 툴

항목내용
장르멀티플레이어 협업 3D 편집 툴
기술 스택- Unreal Engine 5.6
- C++
- Blueprint
- UMG
- Listen Server
담당 개발 내용- 언리얼 UI/위젯 제작 전반 (MVC 아키텍처 설계 및 구현)
- TopBar / BottomBar / ViewportWidget 디자인 및 기능 구현
- 라이트/메모/보이스채팅 같은 사용자 기능 추가
- Light System UI 및 실시간 조정 구현
- Voice Chat 기능 및 UI 연동
- 실시간 접속자 리스트 구현
- 실시간 멀티 Memo System 구현

✔️ 프로젝트 시연 영상

📹

시연 영상

✔️ 사용 기술 스택

  • Unreal Engine , C++ , UMG

✔️ 협업 및 도구

  • Git
  • Google Drive (Gantt Chart)

✔️ 개발 내용

  • 기술 구현
    • File
    • Screenshots & VideoCaptures
    • 카메라 뷰 전환
    • Scene List
    • 시간 조정에 따른 Lighting
    • 실시간 접속자 음성 채팅
    • Memo

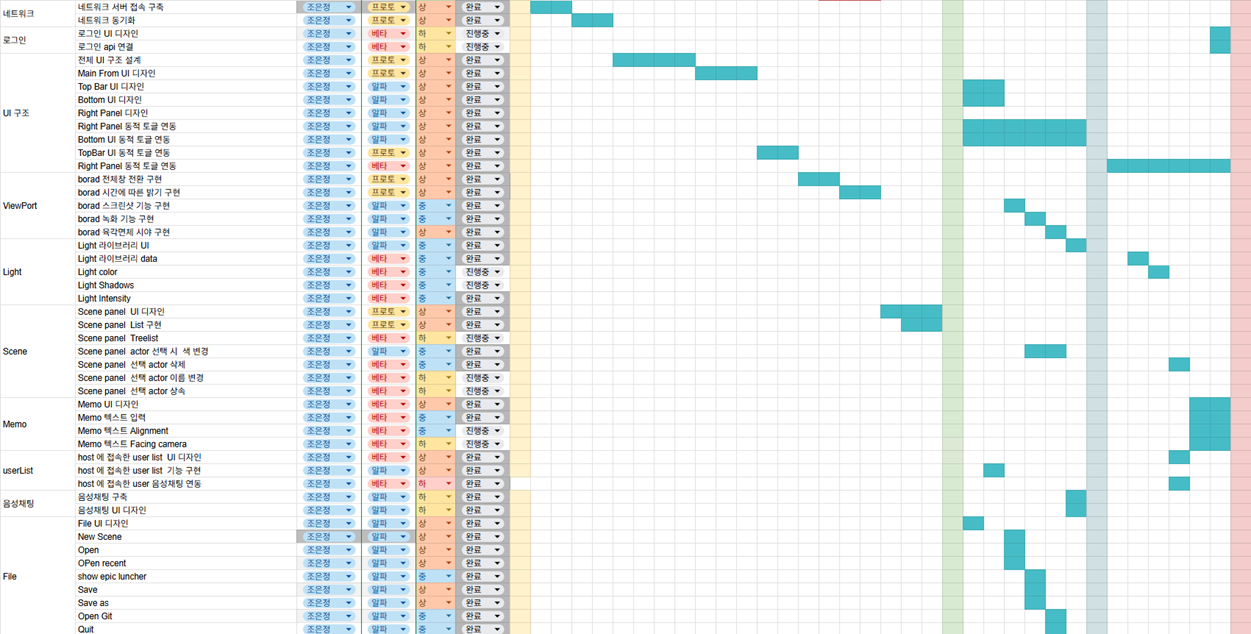

✔️ 간트차트

✔️ 프로그램 구조

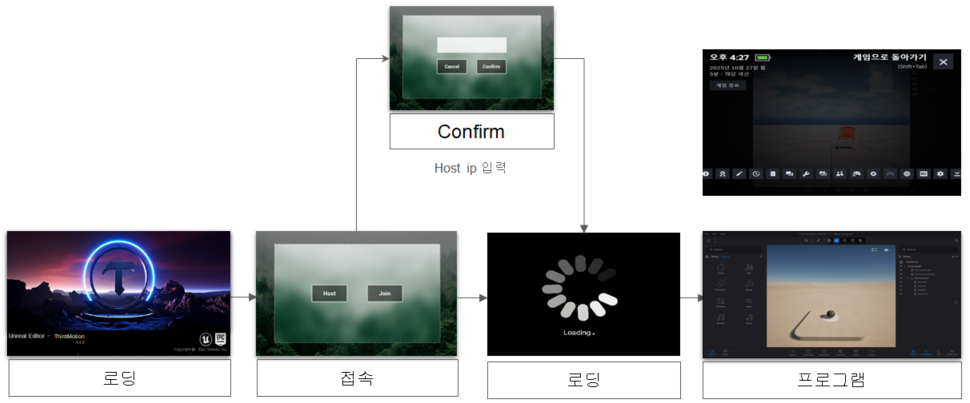

🔹프로그램 FLOW

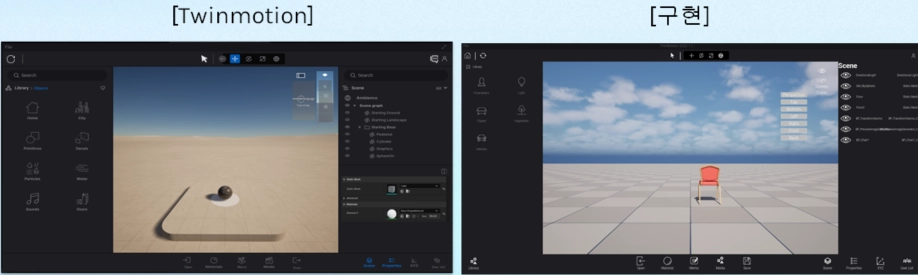

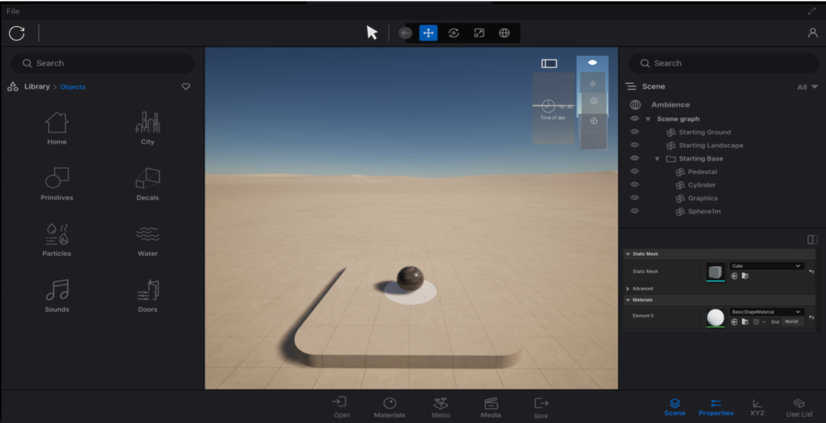

🔹참고 인터페이스: TwinMotion

✔️ 핵심 기술 역량

💡

직무 기술서

역량구현 사례판단 근거기술 깊이
MVC 기반 대규모
UI 아키텍처		BaseWidget + WidgetController + Data 3계층 구조View와 Logic 완전 분리, TopBar/BottomBar/RightPanel/Viewport 등 10개 이상 패널 동시 관리Observer 패턴 + WidgetSwitcher 동적 분기
Listen Server 실시간 Replication 최적화FPropertyDelta 히스토리 복제 시스템개별 RPC 순서 문제 + 지연 클라이언트 상태 불일치 해결 필요속성 변경 이력 전체 복제로 지연 접속자 자동 최종 상태 복구
GUID 기반 C++ 액터 관리 시스템USceneManager (WorldSubsystem) + EditSyncComponent멀티플레이어 환경에서 모든 클라이언트가 동일 액터를 정확히 식별해야 함TMap<FGuid, TWeakObjectPtr> 캐싱 + FEditMeta 구조 설계
실시간 협업 편집 시스템4종 Light 실시간 편집 + 인월드 Memo + Ghost Preview조명·메모·액터 스폰이 동시에 동기화되어야 함Server Authoritative + NetMulticast RPC + PropertyDelta 통합
  • Architectural Logic: Listen Server 기반 멀티플레이어 협업 툴 전체 아키텍처 설계 및 구현 능력 보유
  • Network Robustness: FPropertyDelta 히스토리 기법으로 네트워크 지연·접속 지연 문제를 근본적으로 해결
  • UI Scalability: 10개 이상의 복잡한 패널을 MVC 패턴으로 안정적으로 관리하고 확장 가능
  • Advanced Unreal: WorldSubsystem, Replication, UMG 커스텀 Controller, Runtime Gizmo, LightEditLibrary 등 고급 기능 종합 활용

✔️ 구현 상세 내용

1️⃣

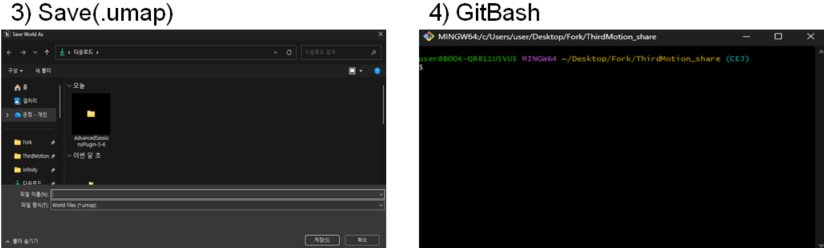

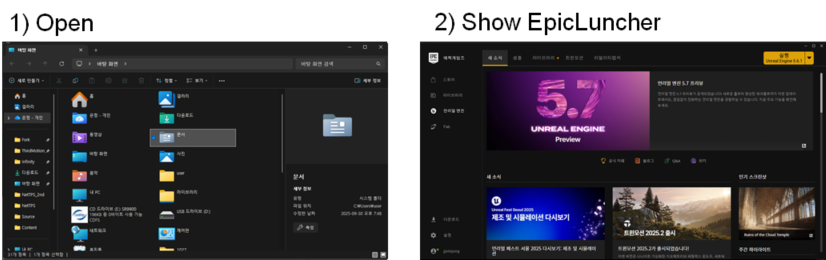

File Menu 기능 구현

기존 폴더 및 다른 프로그램 호출 방식

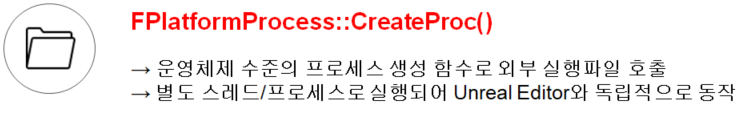

🔸기술 구현 방식

FPlatformProcess::CreateProc(
	*Path,              // 실행 파일 경로
	TEXT(""),         // 인자 (여기서는 없음)
	true,                 // 새 프로세스를 독립 실행
	false,                // 에디터 종료 시 함께 종료 안 함
	false,                // 표준 입출력 연결 안 함
	nullptr,              // 프로세스 핸들
	0,                      // 우선순위
	*ProjectDir,       // 실행 시 기준 디렉터리
	nullptr               // 파이프
);
2️⃣

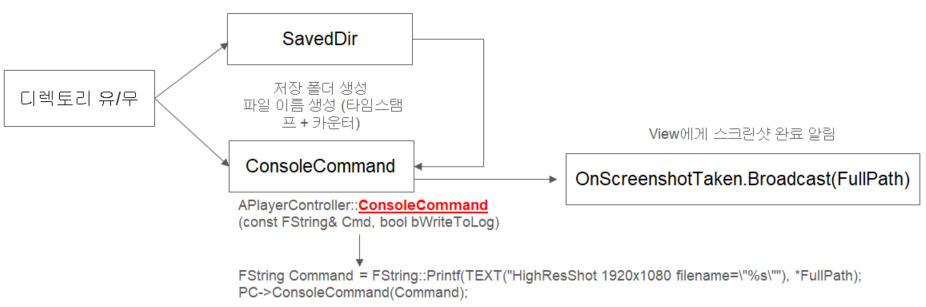

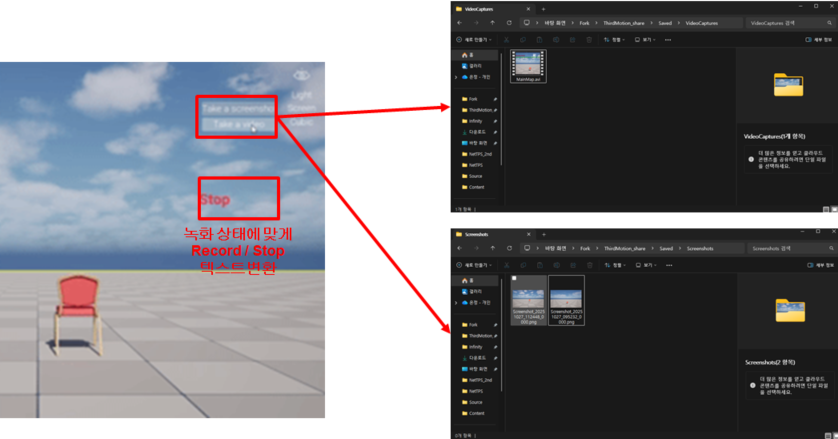

Screenshots & VideoCaptures

🔸기술 구현 로직/방식

3️⃣

카메라 뷰 전환

🔸기술 구현 로직/방식

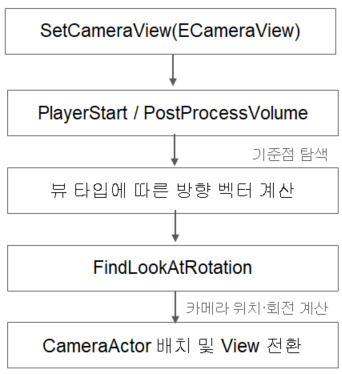

🔹 기능 구현 Flow

🚩

버튼 입력을 받으면 SetCameraView() 함수가 호출됩니다. 이후 PlayerStart 또는 PostProcessVolume을 기준으로 중심점을 계산하고, 뷰 타입에 따라 방향 벡터를 산출합니다. 마지막으로 카메라 위치와 회전을 계산하여 Pawn 또는 임시 카메라로 시점을 전환합니다.

🔹 🔗

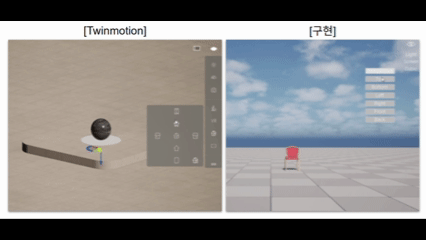

🔹 카메라 뷰 구현 비교

4️⃣

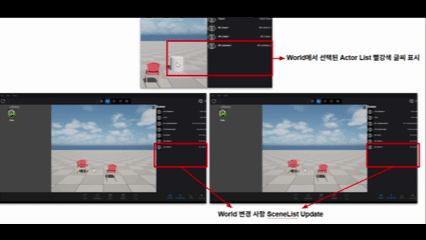

Scene List

현재 level에 배치 된 actor 실시간 List

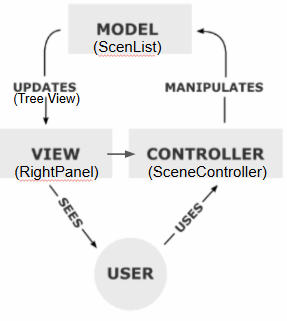

🔸기술 구현 로직/방식

ModelScene ListWorld에서 Actor 감지하여 UI에 표시할 계층 구조 데이터 관리(Actor, ActorType) SceneItemData 구현 요소 리스트(RefreshFromWorld(), FindItemByActor()...)
ViewRightPanel화면 UI 표시, TreeView로 계층 구조 시각화, 사용자 입력 전달(Controller에게 위임)
ControllerSceneControlleScene 기능 로직 처리, 데이터와 사용자인터페이스 요소들을 잇는 다리역할 (SelectActor(), ToggleActorVisibility() 등)

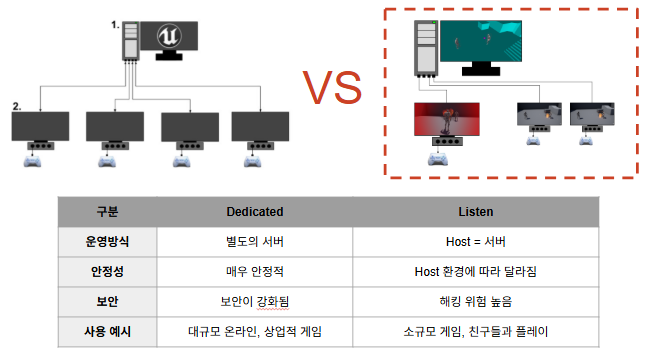

🔹언리얼 네트워크

→ 현실 배포할 프로그램이라면 Dedicated 가 적합하지만, 학습을 위한 프로젝트이기에 Listen 서버 선택

5️⃣

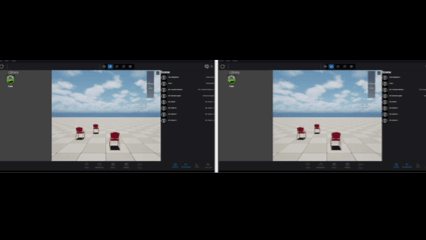

시간에 따라 달라지는 Lighting

Light 처리에 따른 태양 빛 구현

🔸기술 구현 로직/방식

6️⃣

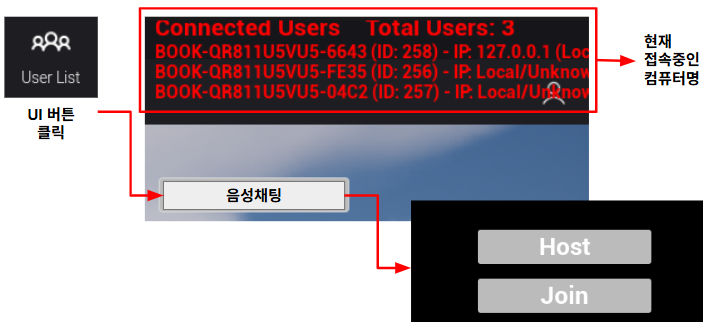

실시간 온라인 사용자 List 및 음성 채팅

접속하고 있는 사용자 목록 및 음성 채팅

🔸기술 구현 로직/방식

ConnectedUserData
- IPAddress (FString)
- PlayerName (FString)
- PlayerId (int32)
- ConnectedTime (float)

 1. GetWorld()->GetGameState: 현재 상태 정보

2. PlayerArray: GameState->PlayerArray, APlayerState 객체 배열

3. PlayerState: PlayerState->GetPlayerId()

4. IP 주소 확인: PlayerController, GetPlayerIPAddress -> IP 주소 얻음

5. 데이터 저장: FConnectedUserData 추출 정보 저장, 배열 반환		- IP:Port 형식의 주소 -> IP 파싱
배열을 순회하며 문자열로 조합,
최종 텍스트를 설정-> 화면 표시

🔸listen server 음성 채팅 구현

DefaultEngine.ini

[Voice]
bEnabled=true

[/Script/Engine.GameSession]
bRequiresPushToTalk=true

[OnlineSubsystem]
bHasVoiceEnabled=true

PlayerController

APlayerController::StartTalking()

APlayerController::StopTalking()

캐릭터에서 PlayerController를 가져와 실행

  • 보이스를 킬 때 - StartTalking
  • 보이스를 끌 때 - StopTalking

7️⃣

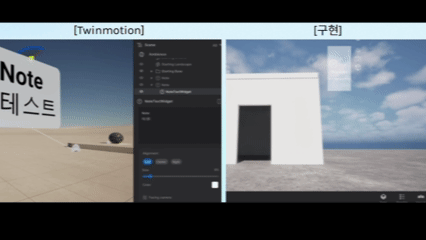

Memo

🔸UI

실시간 멀티 동기화 메모

🌐

네트워크 동기화

  • RPC 흐름 이해 및 Replication 범위 최소화
  • 서버 기준 판정 및 GUID 기반 일관된 액터 식별
  • FPropertyDelta 히스토리 방식으로 지연 클라이언트 자동 복구
✔️

네트워크 및 동기화 전략

  • RPC & Replication: FPropertyDelta와 핵심 메타만 복제하여 대역폭 소모 최소화
  • GUID 기반 식별: 모든 액터에 FGuid 부여 → 클라이언트 간 동일 액터 참조 보장
  • 히스토리 복제: R_PropsAppliedHistory 전체를 복제하여 지연 접속자도 최종 상태로 복구
항목기존 (개별 RPC)개선 (FPropertyDelta 히스토리)
동기화 지연불일치 발생최종 상태 100% 복구
대역폭불필요 반복 전송점진적 Delta 복제
충돌 처리없음Edit Lock + Server Authoritative
🧱

OOP 설계

구조 설계 원칙

1. 책임 분리 (Single Responsibility)

  • Widget: 오직 UI 렌더링만 담당
  • WidgetController: UI 이벤트 처리 및 RPC 요청만 담당
  • SceneManager: 액터 생명주기 및 GUID 레지스트리만 담당
  • EditSyncComponent: 해당 액터의 속성 복제/적용만 담당

2. 의존성 최소화

  • 직접 참조 없이 Delegate 기반 이벤트 연결
  • Widget → Controller → PlayerController RPC만 호출

3. 디자인 패턴 적용

패턴적용 위치목적
MVCWidget + WidgetControllerUI 관심사 분리
ObserverFOnActorSelected Delegate반응형 UI 갱신
ComponentEditSyncComponent액터별 기능 조합
💥

트러블 슈팅

🔧

카메라 전환 시 지오메트리 충돌 및 급격한 이동 문제

🚫

문제 상황

다각도 뷰 전환(Front/Back/Top/Bottom/Left/Right) 버튼 클릭 시

  • 카메라가 벽이나 오브젝트 안으로 들어가 시야가 가려짐
  • 전환 순간 위치·회전이 순간적으로 점프(jump)하여 어지러움 유발
  • 특히 복잡한 씬에서 PostProcessVolume이나 PlayerStart 기준 계산 후 바로 적용되면서 부자연스러움 극대화
⚠️

문제 원인

  1. 충돌 미고려
    • 중심점(PlayerStart 또는 PostProcessVolume) 기준으로 고정된 오프셋만 적용
    • Line Trace 없이 바로 SetActorLocation / SetControlRotation 호출 → 지오메트리 침투
  1. 전환 애니메이션 부재
    • 즉시(Instant) 위치·회전 설정 → 프레임 간 급격한 변화
    • Lerp / Interpolation 미적용으로 사용자 경험 저하
  1. 임시 카메라 전환 로직의 단순성
    • Pawn → TempCameraActor 전환 시 부드러운 핸드오버(handover) 처리 부족

✅

해결 방법

✔️

3단계 우선순위

1-1. 카메라 충돌 방지 – Line Trace 기반 보정

목표 위치로 가는 경로에 Line Trace 수행 → 충돌 시 카메라를 충돌 지점 직전으로 Pull-back

FHitResult Hit;
FCollisionQueryParams Params;
Params.AddIgnoredActor(GetPawn());

bool bHit = GetWorld()->LineTraceSingleByChannel(
    Hit,
    CenterLocation,
    TargetLocation,
    ECC_Visibility,  // or ECC_Camera
    Params
);

if (bHit)
{
    // 충돌 시 카메라를 벽 바로 앞까지 당김 (약간의 여유 Margin 추가)
    TargetLocation = Hit.Location + (Hit.Normal * CameraCollisionMargin); // 10~30cm
}

1-2. 부드러운 카메라 전환 – VInterpTo / FMath::VInterpTo 적용

즉시 이동 대신 매 틱 보간 → 자연스러운 슬라이드/회전 연출

// TempCameraActor Tick 또는 Timer로 매 프레임 호출
void ATempCameraActor::SmoothTransitionTo(FVector TargetLoc, FRotator TargetRot, float DeltaTime)
{
    FVector CurrentLoc = GetActorLocation();
    FRotator CurrentRot = GetActorRotation();

    FVector NewLoc = FMath::VInterpTo(
        CurrentLoc, TargetLoc, DeltaTime, InterpolationSpeed); // Speed: 8~15 추천

    FRotator NewRot = FMath::RInterpTo(
        CurrentRot, TargetRot, DeltaTime, RotationInterpSpeed);

    SetActorLocationAndRotation(NewLoc, NewRot);
}
✔️

실행 및 성과 증명
2-1. 정량적/기술적 개선

지오메트리 침투Line Trace로 발생 0%
전환 시 어지러움부드러운 슬라이드/회전으로 최소화
사용자 체감 품질전문 편집 툴 수준의 자연스러움
복잡한 씬 대응력충돌 보정으로 안정성 대폭 향상
